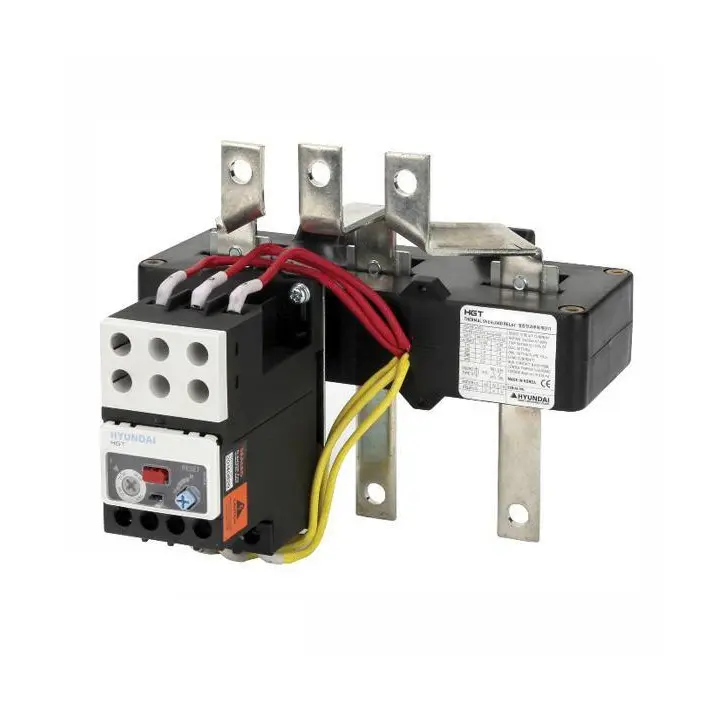

رله بیمتال هیوندای ۶۹ تا ۱۱۵ آمپر مناسب کنتاکتور ۱۱۵A, 130A, 150A
رله حرارتی بیمتال هیوندای HGT150K یکی از مهمترین ابزارهای حفاظتی در صنعت برق است که برای محافظت از موتورهای الکتریکی در برابر اضافه بار طراحی شده است. این رلهها بهطور خاص برای استفاده در ترکیب با کنتاکتورهایی با جریان 115 آمپر، 130 آمپر و 150 آمپر طراحی شدهاند و به دلیل قابلیت اعتماد بالا، در بسیاری از صنایع سنگین و کاربردهای صنعتی استفاده میشوند. عملکرد اصلی این رلهها به حفاظت از تجهیزات الکتریکی کمک کرده و از خرابیهای پرهزینه ناشی از گرمای بیش از حد جلوگیری میکند.
عملکرد رله حرارتی بیمتال هیوندای HGT
رلههای حرارتی بیمتال بر اساس یک مکانیزم ساده و کارآمد عمل میکنند که دو فلز با ضرایب انبساط حرارتی متفاوت را به کار میگیرند. هنگامی که جریان بیش از حدی از مدار عبور میکند، این فلزات گرم شده و یکی سریعتر از دیگری منبسط میشود. این انبساط متفاوت باعث خم شدن بیمتال و در نهایت قطع مدار الکتریکی میشود. هدف این رلهها، جلوگیری از افزایش دما و در نتیجه محافظت از موتورهای الکتریکی در برابر خرابی است. به محض اینکه دما به محدوده ایمن بازگردد، رله میتواند بهصورت دستی یا خودکار به حالت عادی برگردد.
سازگاری با کنتاکتورهای 115A، 130A و 150A
رله حرارتی بیمتال HGT150K هیوندای بهطور خاص برای کار با کنتاکتورهایی با جریان 115 آمپر، 130 آمپر و 150 آمپر طراحی شده است. این رلهها به دلیل توان بالا و قابلیت محافظت در برابر جریانهای سنگین، برای استفاده در موتورهای بزرگ صنعتی ایدهآل هستند. در بسیاری از سیستمهای صنعتی که موتورهای بزرگ نیاز به جریانهای بالا دارند، این رلهها بهخوبی از تجهیزات محافظت میکنند و از آسیبهای ناشی از اضافه بار و حرارت اضافی جلوگیری میکنند.
ویژگیهای کلیدی رله حرارتی بیمتال HGT
-
قابلیت تنظیم جریان: یکی از ویژگیهای مهم این رلهها، قابلیت تنظیم جریان است که به کاربران اجازه میدهد تا محدوده جریان مناسب برای حفاظت از موتور خود را بهدقت تنظیم کنند. این ویژگی به بهبود حفاظت و کارایی سیستم کمک میکند و از وقوع خرابیهای احتمالی جلوگیری میکند.
-
کلاس تریپ (Trip Class) 10: رله حرارتی بیمتال HGT150K با کلاس تریپ 10 طراحی شده است که به این معناست که در صورت تشخیص اضافه بار، مدار ظرف مدت 10 ثانیه قطع میشود. این ویژگی زمان کافی برای حفاظت از موتور فراهم میکند و از وقوع آسیبهای جدی جلوگیری میکند.
-
ساختار مقاوم و بادوام: رلههای HGT150K با استفاده از مواد با کیفیت بالا ساخته شدهاند و به گونهای طراحی شدهاند که در برابر شرایط محیطی سخت مانند گرما، رطوبت و گرد و غبار مقاومت کنند. این ساختار مقاوم باعث افزایش عمر مفید رله و کاهش هزینههای تعمیر و نگهداری میشود.
-
درجه حفاظت (IP Rating): این رلهها دارای درجه حفاظت IP20 هستند که از تماس تصادفی با اجزای داخلی الکتریکی جلوگیری میکند. این ویژگی باعث افزایش ایمنی در محیطهای صنعتی میشود.
مزایا و کاربردهای صنعتی
رلههای حرارتی بیمتال هیوندای HGT مزایای بسیاری برای محافظت از موتورهای الکتریکی در صنایع مختلف دارند. این رلهها با دقت بالا اضافه بار را تشخیص میدهند و با قطع سریع مدار از آسیب به موتورهای الکتریکی جلوگیری میکنند. این عملکرد به کاهش خرابیهای ناگهانی و هزینههای تعمیر کمک میکند و طول عمر تجهیزات را افزایش میدهد.
-
صنایع فولاد: در کارخانههای تولید فولاد، موتورهای بزرگ برای فرآیندهای مختلف استفاده میشوند. رلههای HGT با محافظت از این موتورهای بزرگ، مانع از توقف ناگهانی تولید و کاهش بهرهوری میشوند.
-
صنایع پتروشیمی: در این صنایع، پمپها و کمپرسورهای بزرگ نیاز به محافظت در برابر اضافه بار دارند و رلههای HGT با قطع بهموقع مدار، از خرابیهای احتمالی جلوگیری میکنند.
-
صنایع معدنی: در صنعت معدنکاری، ماشینآلات سنگین که با موتورهای الکتریکی بزرگ کار میکنند، نیاز به محافظت دقیقی دارند. رلههای حرارتی بیمتال HGT با عملکرد دقیق و مطمئن خود، این محافظت را فراهم میکنند.
دانلود راهنمای انگلیسی
(5.6MB)
| برند |
هیوندای |
|---|---|
| کشور سازنده |
کره جنوبی |
| مدل |
TP1200 Comfort |
| رنج جریان |
69 تا 115 آمپر |
| قابل نصب روی کنتاکتور |
115A, 130A, 150A |
| نوع محافظت |
محافظت در برابر اضافه بار |
| کلاس تریپ (Trip Class) |
کلاس 10 |
| محدوده دمای کاری |
-20°C تا +60°C |
| نوع نصب |
ریل DIN |
| درجه حفاظت (IP Rating) |
IP20 |
| مکانیزم قطع |
حرارتی |
| جریان قطع (Breaking Capacity) |
6 برابر جریان نامی موتور |
| قابلیت ریست (Reset) |
دستی و اتوماتیک |
| وزن |
1 کیلوگرم |
| سری |
SIMATIC HMI KTP1200 Basic |
| ولتاژ تغذیه |
24 ولت DC |
| نوع PLC |
کامپکت |
| نمایشگر |
LCD/LED با نمایش پارامترهای لحظهای |
| ورودیها |
دیجیتال / آنالوگ |
| خروجیها |
دیجیتال |
| قابلیت توسعه |
دارد |
| ارتباط |
Ethernet |
| کاربرد |
اتوماسیون صنعتی |
| تعداد I/O |
14 (دیجیتال) |
| نوع خروجی |
رلهای یا ترانزیستوری |
| پورت ارتباطی |
RS-232 / RS-485 |
| نرمافزار |
WPLSoft |
| نوع کاربرد |
آنالایزر شبکه سهفاز/تکفاز |
| روش اندازهگیری |
True RMS |
| پارامترهای قابل اندازهگیری |
ولتاژ، جریان، توان فعال، راکتیو، ظاهری، انرژی، فرکانس، ضریب توان |
| پروتکل ارتباطی |
RS-485 / Modbus |
| نرخ ارتباطی |
قابل تنظیم (مطابق تنظیمات دستگاه) |
| ورودی CT |
سازگار با CTهای 1A و 5A |
| ورودی ولتاژ |
مناسب شبکه سهفاز صنعتی |
| ثبت داده |
قابلیت ثبت دورهای و ارسال از طریق Modbus |
| نصب |
نصب پنلی استاندارد |
| کاربردها |
مدیریت انرژی، مانیتورینگ تابلو، پایش بانک خازنی، صنایع و ساختمانها |
| اندازه نمایشگر |
12 اینچ |
| نوع نمایشگر |
TFT با نور پسزمینه LED |
| رزولوشن |
800×1280 پیکسل |
| تعداد رنگ |
65536 رنگ |
| نوع ورودی |
لمسی + کلیدهای فیزیکی |
| تعداد کلیدها |
10 کلید |
| ولتاژ کاری |
24V DC |
| مصرف توان |
حدود 12.2 وات |
| جریان مصرفی |
حدود 510 میلیآمپر |
| رابط ارتباطی |
PROFINET / Ethernet |
| پروتکلها |
TCP/IP، SNMP، DHCP |
| نرمافزار پیکربندی |
WinCC Basic / STEP 7 Basic |
| حافظه |
Flash و RAM |
| ابعاد نمایشگر |
261 × 163 میلیمتر |
| نحوه نصب |
پنلی (Panel Mount) |
| کد فنی |
6AV2124-0MC01-0AX0 |
| نوع صفحهنمایش |
TFT |
| اندازه صفحهنمایش |
12.1 اینچ |
| تعداد رنگها |
16 میلیون |
| رابطهای ارتباطی |
PROFINET، PROFIBUS DP، MPI، MODBUS، ETHERNET |
| پورتهای USB |
2 عدد USB 2.0 |
| حافظه داخلی |
12 مگابایت |
| سیستمعامل |
Windows CE 6.0 |
| ابعاد برش درب تابلو |
221×310 میلیمتر |
| دمای محیط کاربری |
0 تا 55 درجه سانتیگراد |
